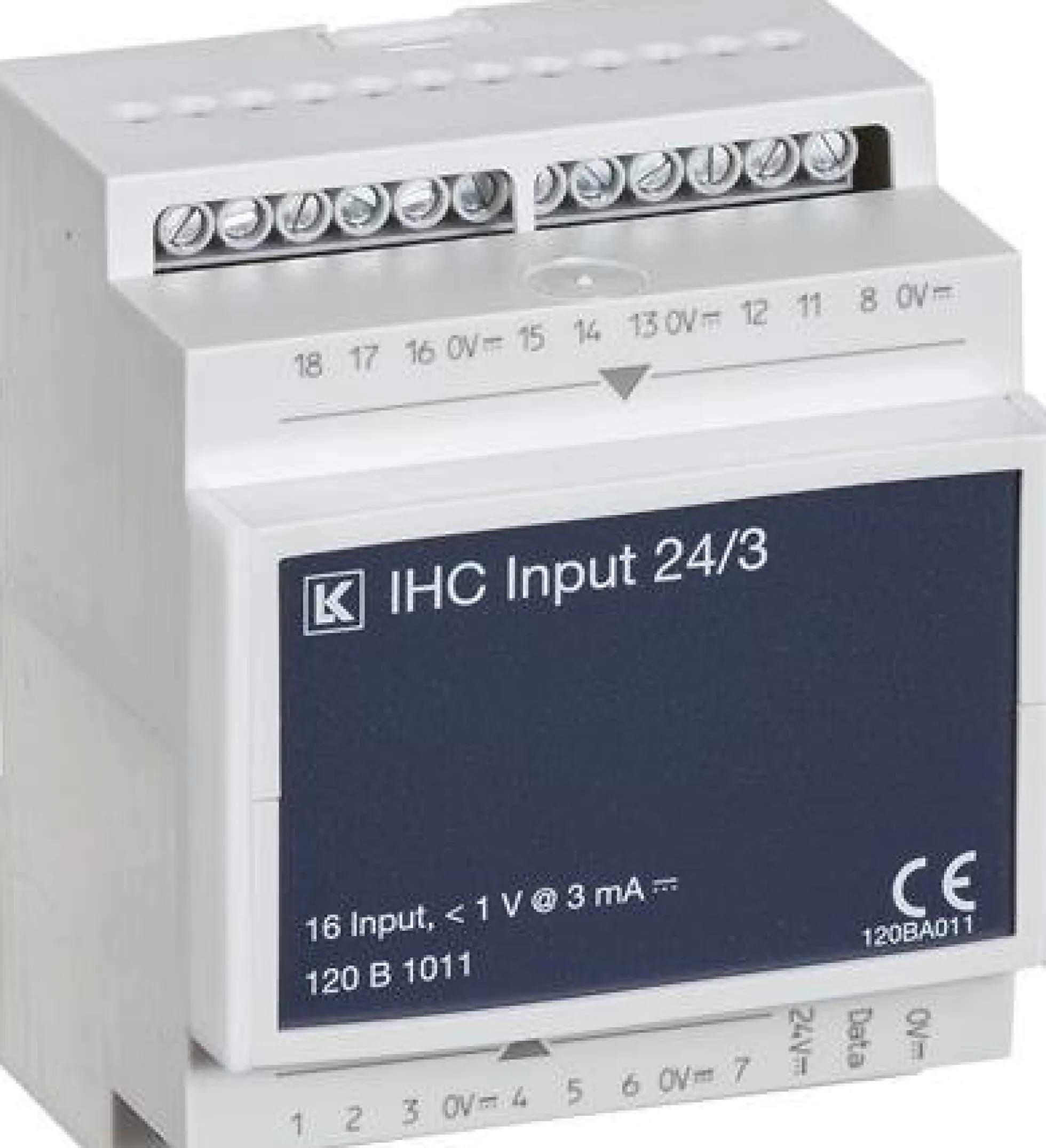

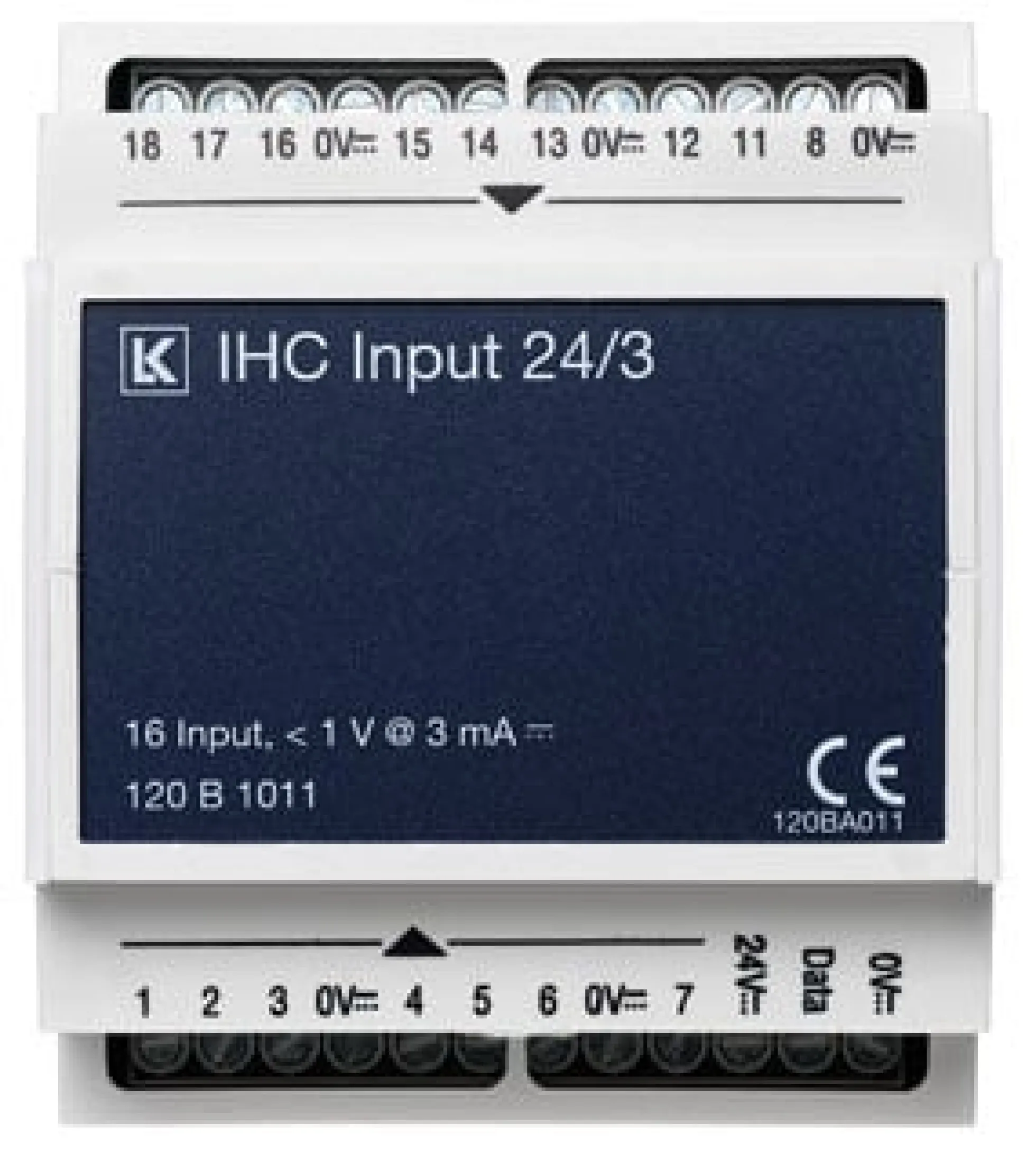

IHC Control, Input modul 24/3 med 16 indgange til 24Vdc/3mA signaler – Lauritz Knudsen

Anvendelse:
Input 24 V 24/3, er et specielt modul beregnet til opsamling af signaler fra svagstrømkontakter med lav gennemgangsmodstand fx alarm PIR, termostater, magnetkontakter og andre signalgivere med langvarige sluttefunktioner. Bemærk! OPUS 73 PIR LK nr. 507P2301 og FUGA PIR LK nr. 506D0308 kan ikke anvendes til dette input modul. For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24/3 modulet både centralt ved Controleren og decentralt, fordelt i installationen.

Konstruktion:
Indgangene på modulet skal ved aktivering lægges til 0 V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24 V d.c., når denne ikke er aktiveret. De 16 indgange optager et lavt strømforbrug på 2,6 mA pr. indgang.
