IHC Control, OPUS 66 PIR 24V bevægelsessensor med 180° i 2 zoner à 90° dækningsvinkel, 10 til 28Vdc, 1 modul, klar (sensor glas udgør alt afdækning) – Lauritz Knudsen
kr.568.65
Anvendelse:

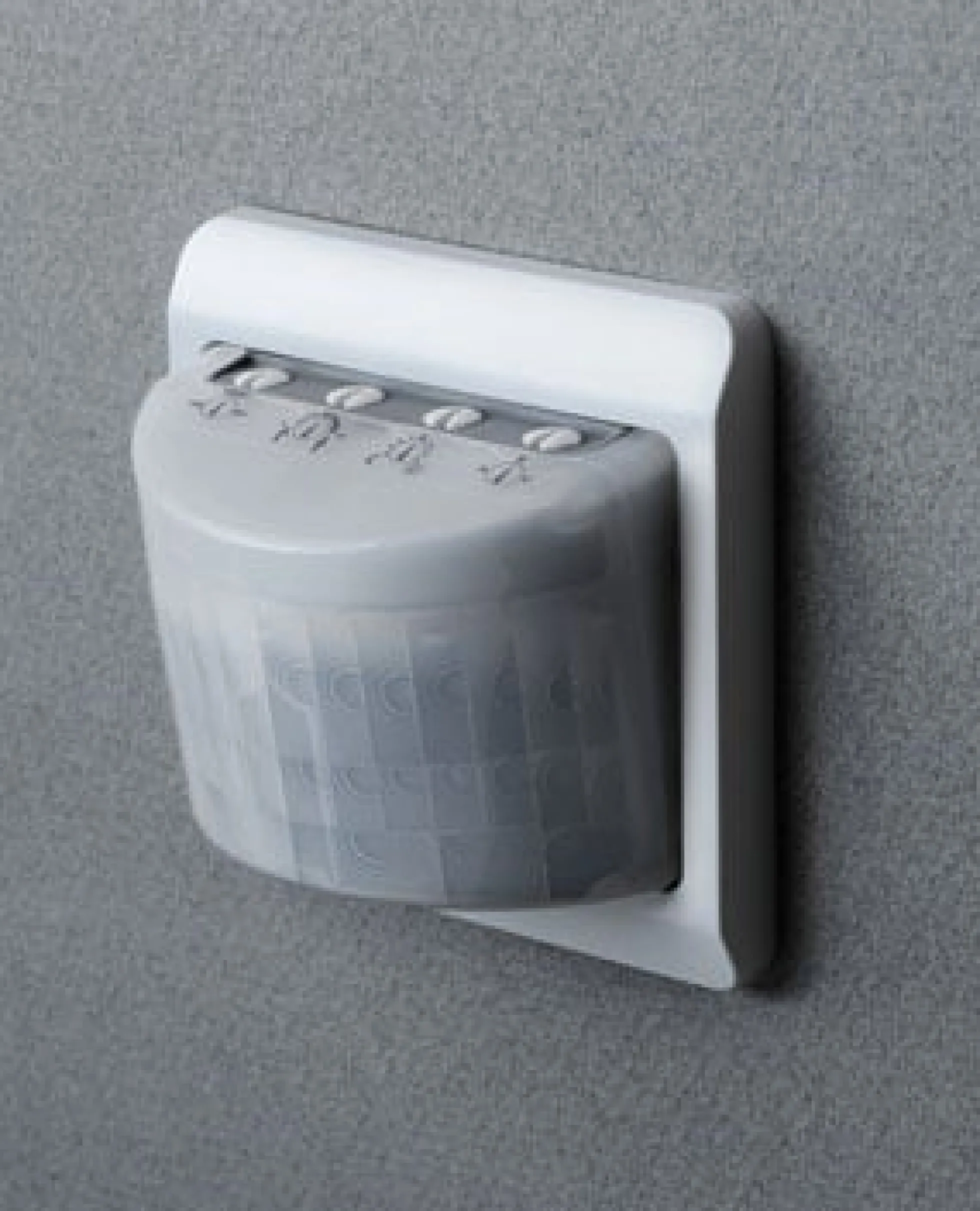

IHC OPUS66 PIR 180° 24 V er en passiv infrarød sensor, beregnet til indendørs brug i forbindelse med IHC system. PIR’en anvendes til styring af f.eks. lys- varme- og ventilationsanlæg. PIR’en kan dække et område på (19×9,5)m ~180m². Hvis en stillesidende person skal detekteres vil området være (10×5)m ~ 50m². For større dækning kan flere PIR kobles til samme IHC indgang. PIR’en kan monteres på alle typer planforsænkede OPUS66 dåser, samt direkte på væg.
IHC OPUS66 PIR 180° 24 V er en passiv infrarød sensor, beregnet til indendørs brug i forbindelse med IHC system. PIR’en anvendes til styring af f.eks. lys- varme- og ventilationsanlæg. PIR’en kan dække et område på (19×9,5)m ~180m². Hvis en stillesidende person skal detekteres vil området være (10×5)m ~ 50m². For større dækning kan flere PIR kobles til samme IHC indgang. PIR’en kan monteres på alle typer planforsænkede OPUS66 dåser, samt direkte på væg.
Konstruktion:

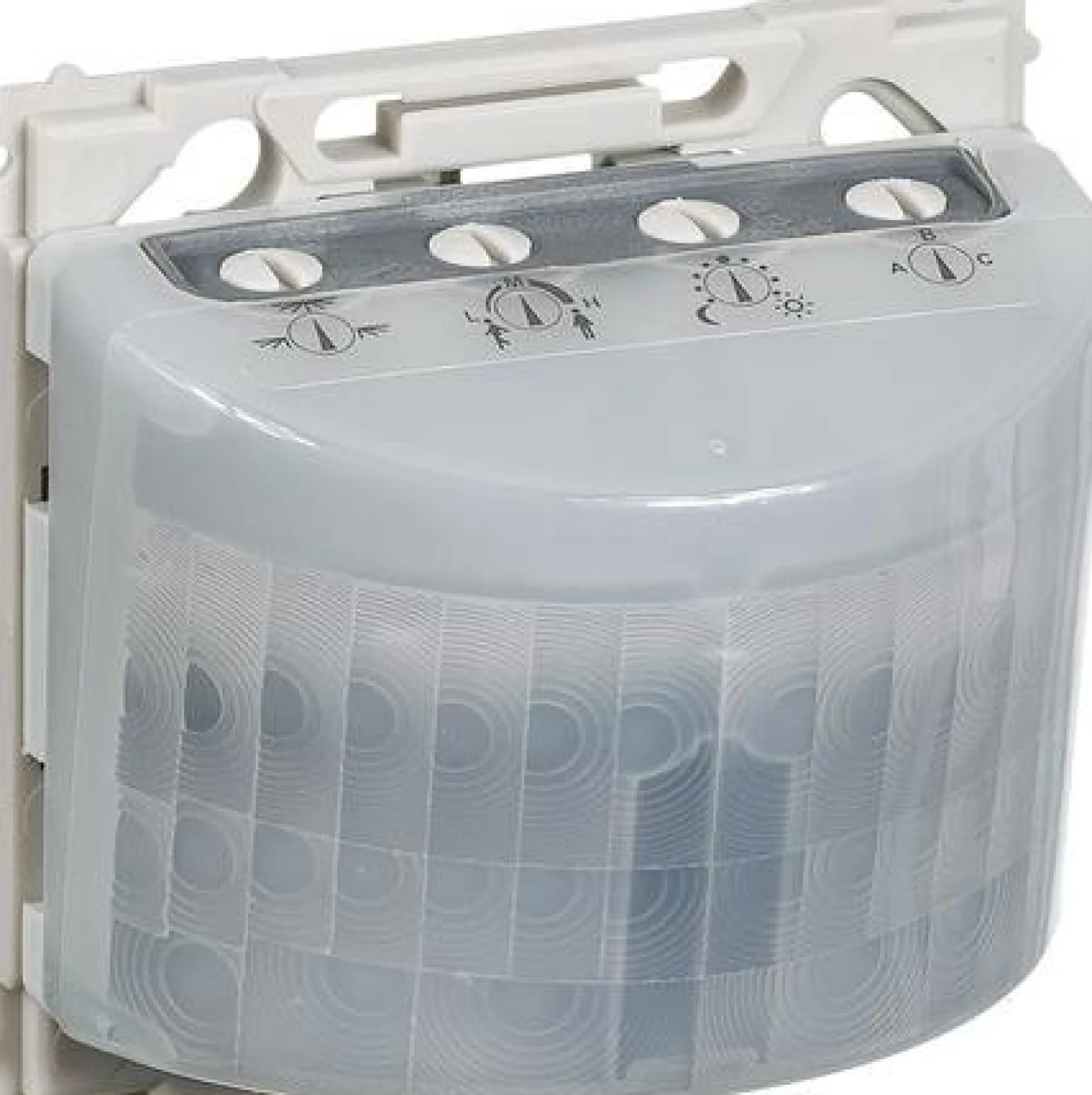

PIR’en forbindes med svagstrømsledning til de 4 skæreklemmer. Terminal 1 = Bevægelsesudgang. Terminal 2 = 24 V. Terminal 3 = 0 V. Terminal 4 = Skumringsrelæ. PIR’en er forsynet med 4 drejeknapper. Knap 1: Valg af dækningsområde, (venstre eller højre halvdel eller begge). Knap 2: 3 forskellige følsomheds områder. Knap 3: Indstilling af lysniveau 10-1000 Lux. Knap 4: Bestemmer om bevægelsesudgangen skal være styret af instillet lysniveau (Lux værdi).
PIR’en forbindes med svagstrømsledning til de 4 skæreklemmer. Terminal 1 = Bevægelsesudgang. Terminal 2 = 24 V. Terminal 3 = 0 V. Terminal 4 = Skumringsrelæ. PIR’en er forsynet med 4 drejeknapper. Knap 1: Valg af dækningsområde, (venstre eller højre halvdel eller begge). Knap 2: 3 forskellige følsomheds områder. Knap 3: Indstilling af lysniveau 10-1000 Lux. Knap 4: Bestemmer om bevægelsesudgangen skal være styret af instillet lysniveau (Lux værdi).
Varenummer:
1024000768
EAN nummer:
5703302120739
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Typenummer:
507N0304
Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
Varens primære kategori:
Bevægelsessensor
Dækningsvinkel lodret:
Mellem 4° og 56° nedad i forhold til vandret
Dækningsvinkel vandret:
180° i 2 zoner à 90°
Eget strømforbrug:
Maks. 15mA @20 VDC
IP-klasse (kapslingsklasse):
IP20
Mærkespænding:
10 til 28Vdc
Farve og afdækningstype:
Klar (sensor glas udgør alt afdækning)
Fjernstyring:
Nej
Anbefalet kabeltype:
IHC LINK-10 NOPOVIC 5 x 2 x 0,6 mm
Belysningsudgang:
Open collector, aktiv lav
Direktiver:
EMC: 89/336/EØF. LVD: 73/23/EØF
Ledningsdimension:
Ø 0,3-0,6 mm. (massiv)
Luftfugtighed:
5-95% RH
Lysniveau indstilling:
10-1000 lux
Maks. kabellængde:
300 m
Rækkevidde bevægelse:
9,5 x 19,0m@25°
Rækkevidde tilstædeværelse:
5,0 x 10,0m@25°
Skumringsudgang:
Open collector, aktiv lav
Sløjfekapacitet:
Maks. 2 ledninger af samme størrelse og type
Strømforsyning:
10-28 VDC, maks. 5% ripple, nom. 24 VDC SELV
Modul betegnelse:
1 modul
Omgivelsestemperatur:
-5 til 45°C
Overflade:
Standard
Standarder:
EN 61000-6-3, EN 61000-6-1
Modul bredde:
1 modul
Modul højde:
1 modul
Serie:
LK OPUS® 66, LK IHC®
Producent/forhandler:
Lauritz Knudsen
