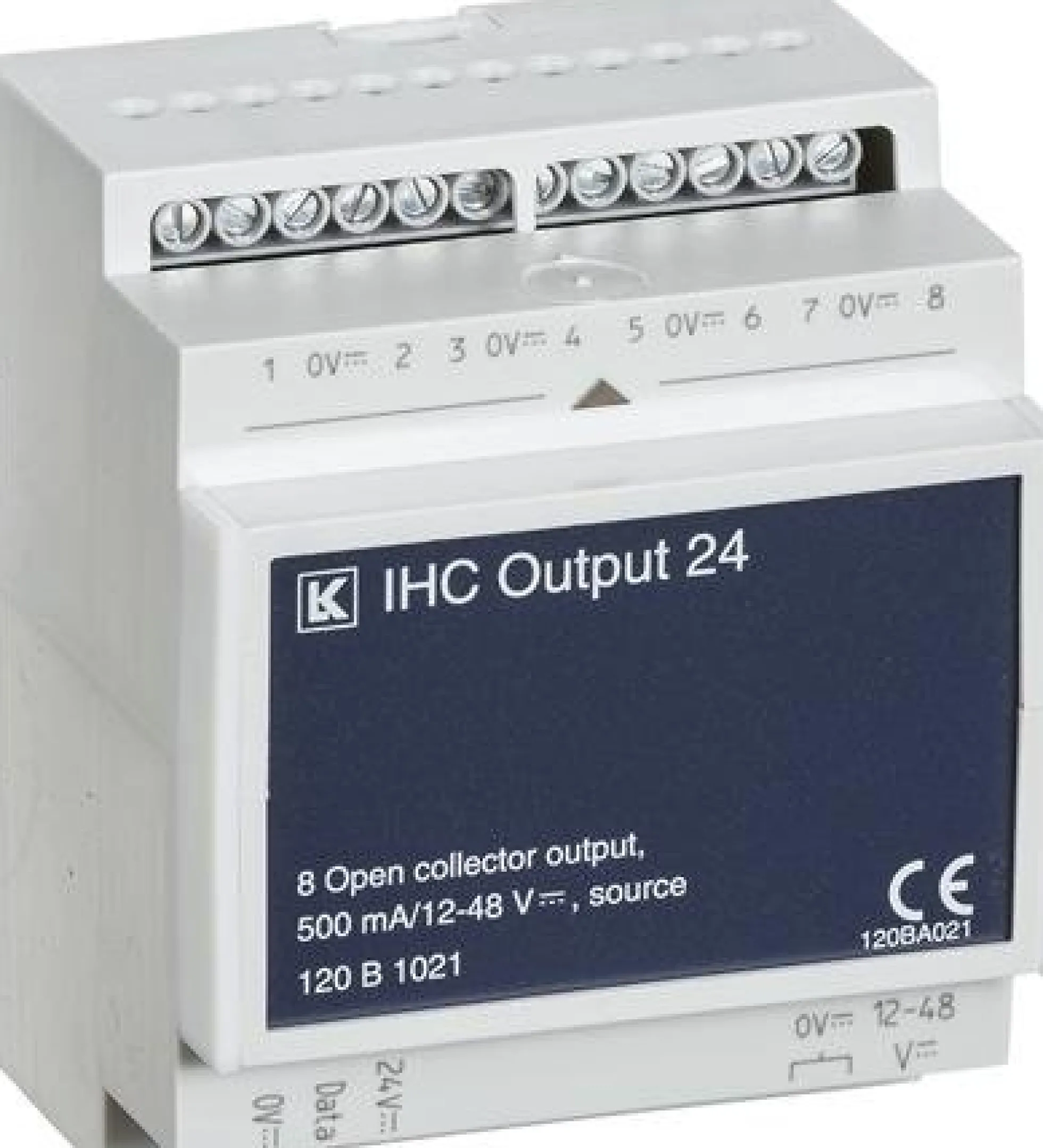

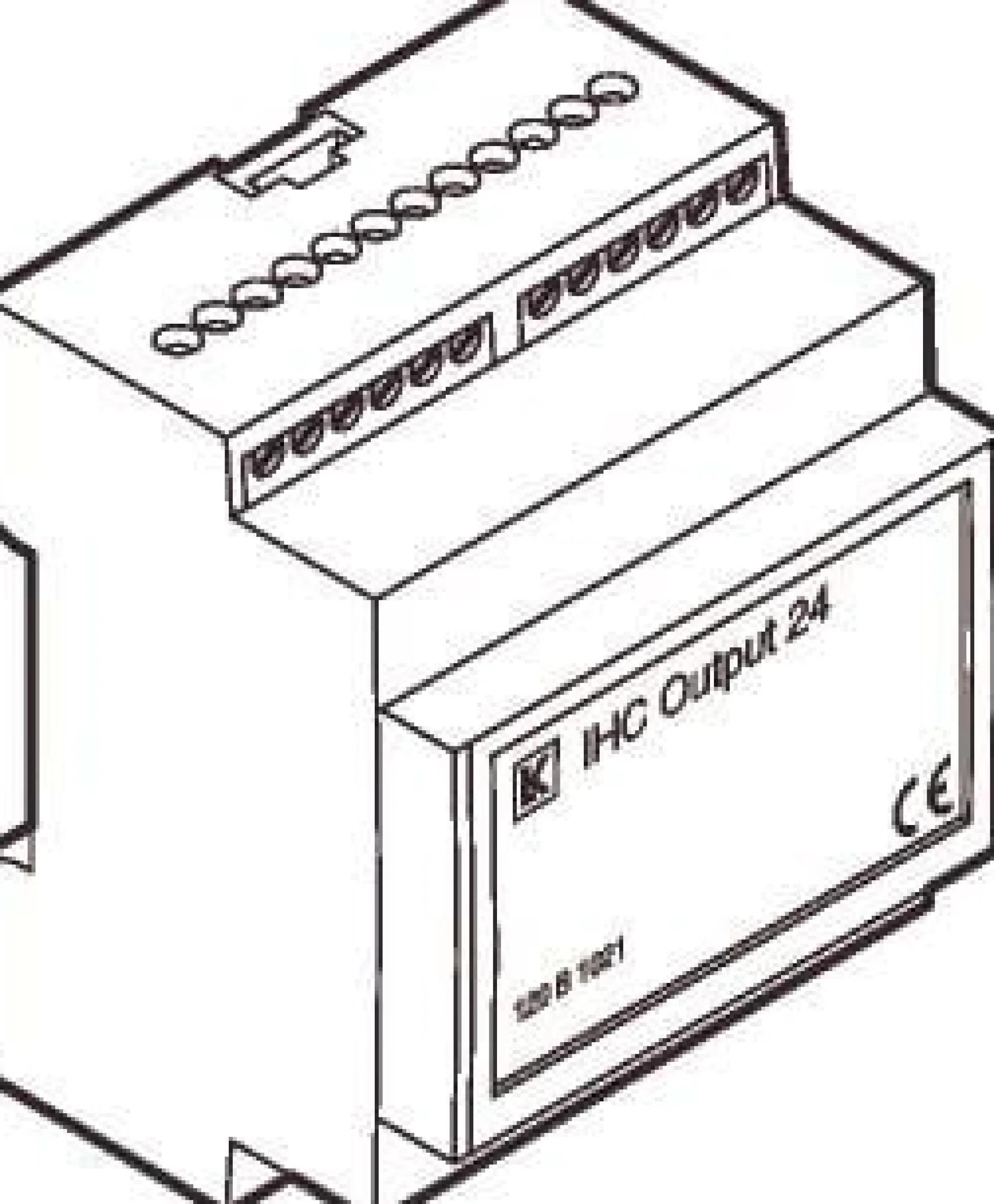

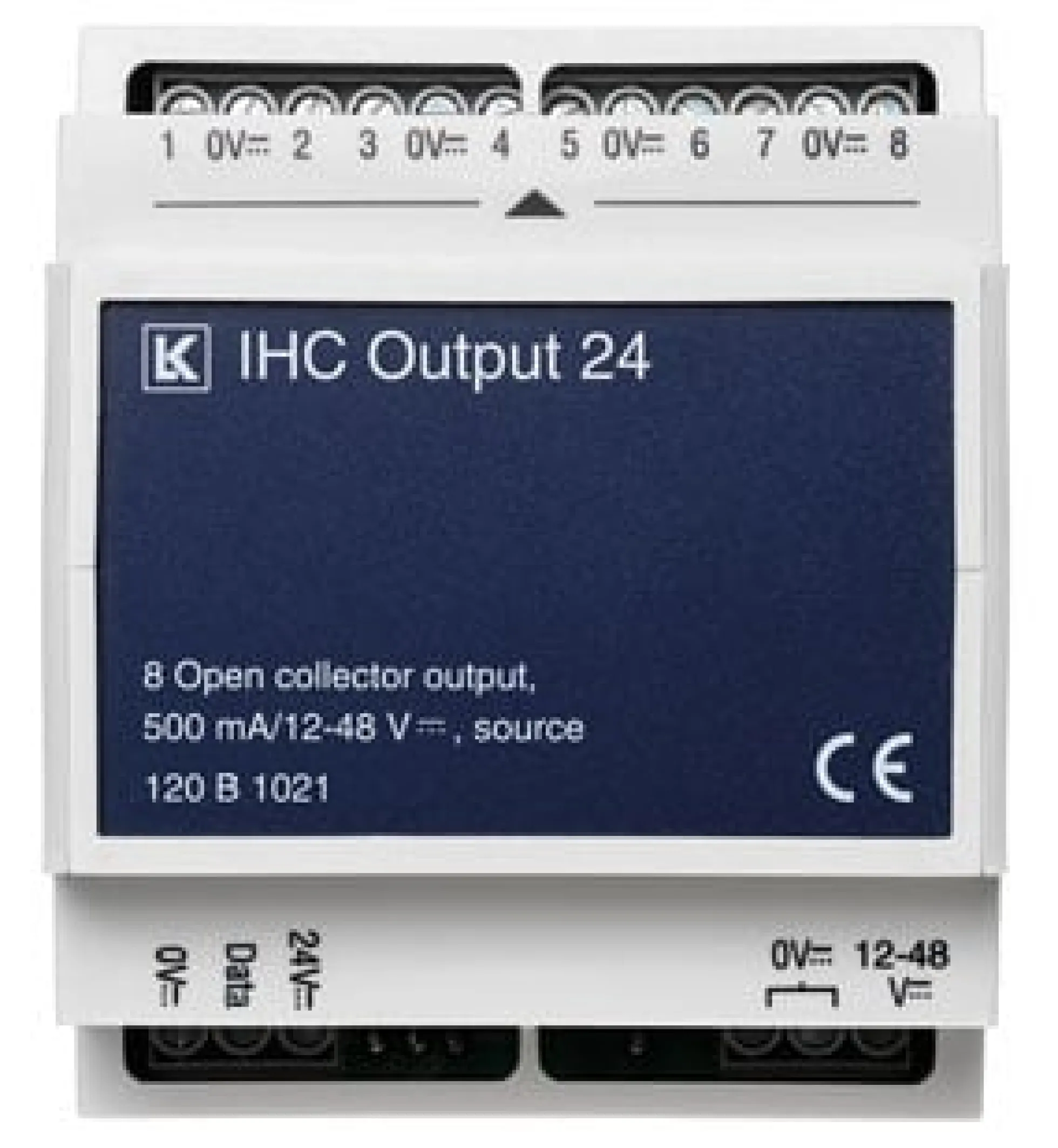

IHC Control, Output modul 24 med 8 transistor udgange til 12-48Vdc – Lauritz Knudsen

IHC Control, Output modul 24 med 8 transistor udgange til 12-48Vdc – Lauritz Knudsen

kr.613.94

Categories: Elartikler, Lauritz Knudsen, Lk Ihc® Tag: Lauritz Knudsen Brand: Lauritz Knudsen

Description
Reviews (0)

Anvendelse:
Outputmodulet anvendes til kobling af 8 stk. 12-48 V d.c. belastninger f.eks. varmesækningselementer, lysdioder, kontrollamper og styresystemer.

Konstruktion:
Outputmodulet for 24 V d.c. har 8 transistorudgange. Disse 8 udgange kan kobles til separat spændingsforsyning. Spændingsforsyningen skal være SELV. Modulets udgange er aktive høje (på den eksternt tilsluttede spændingsforsynings niveau). Udgangene er beskyttede med spærredioder i forhold til 0 V d.c. Ved tilkobling af kontaktorer behøves ikke anden sikring mod induktionsspændinger ind på modulet.

Produktblad (PDF)

Varenummer:

1086012927

EAN nummer:

5703302026307

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

Typenummer:

120B1021

Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.

IP-klasse (kapslingsklasse):

Anbefalet kabeltype:

Til data og 24 V: IHC LINK NOPOVIC

Antal udgange:

Direktiver:

89/336/EØF

Egeneffekt:

Maks. 0,25 W + maks. 1 W pr. udgang

Egetforbrug:

10 mA @ 24 VDC

Luftfugtighed:

5-95% rel. ikke kondenserende

Maks. kabellængde:

Datalinie: 100 m

Modulbredde M36:

Omgivelsestemperatur:

– 20 °C til + 50 °C

Skrueklemmer:

Maks. 2×1,5 mm² med trådbeskytter

Strømforsyning:

20-28 VDC maks. 5% ripple, nom. 24 VDC SELV

Tilslutninger:

3 til strømforsyning og datalinie. 1 til extern 12-48 VSC for udgange. 2 til extern 0 VDC for udgange. 8 til udgangssignaler. 4 til 0V for udgangssignaler. (NB. skal overholde SELV)

Udgangsspænding externt tilsluttet:

12-48 VDC

Udgangsstrøm:

Maks. 500 mA pr. udgang

Udgangstrin:

PNP transistorudgang (pull up) med seperat spændingsforsyning. (Internt spændingsfald = 2 V @ 500 mA)

Standarder:

EN 61000-6-3, EN 61000-6-1

Volt:

Serie:

LK IHC®
