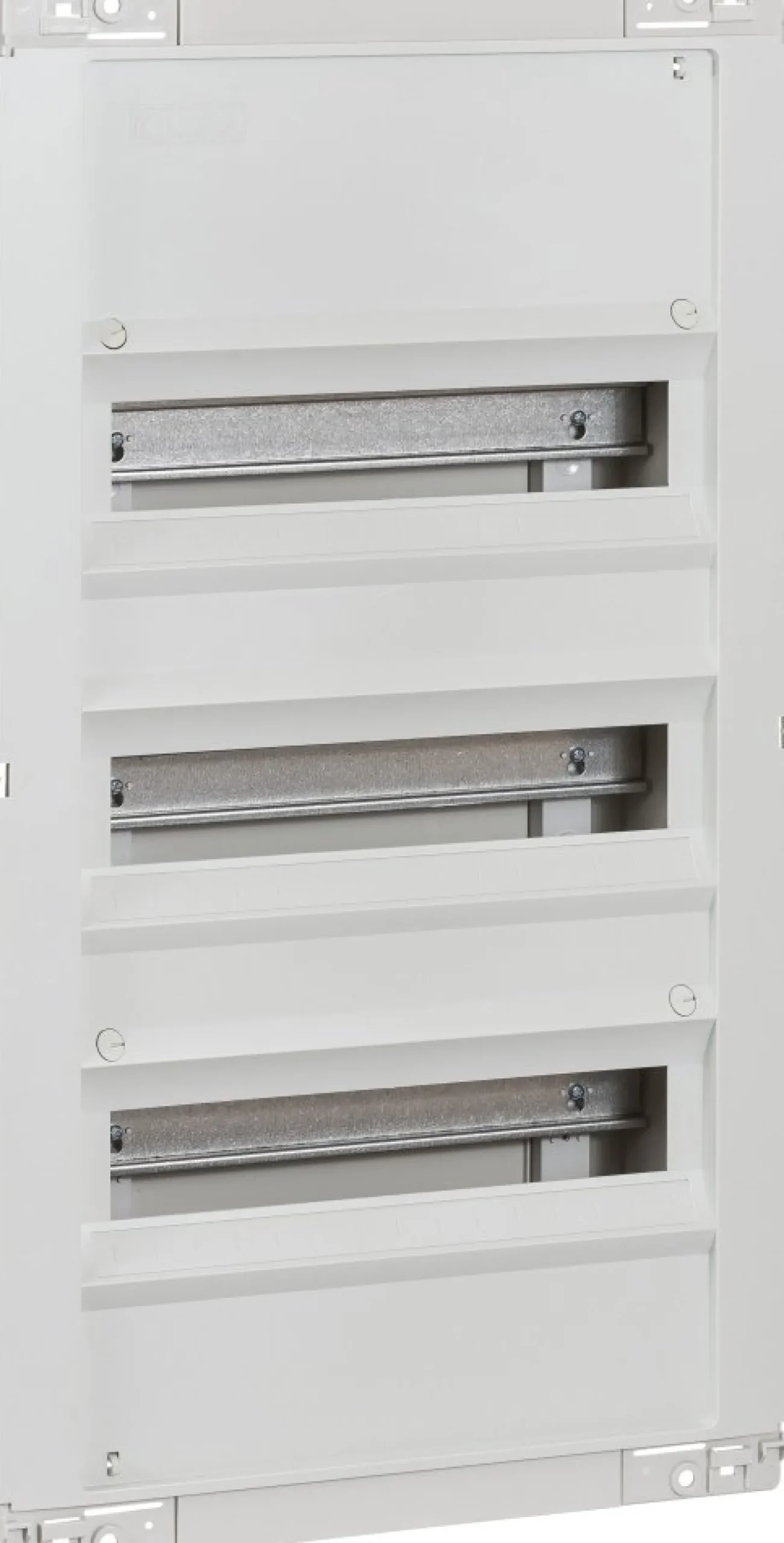

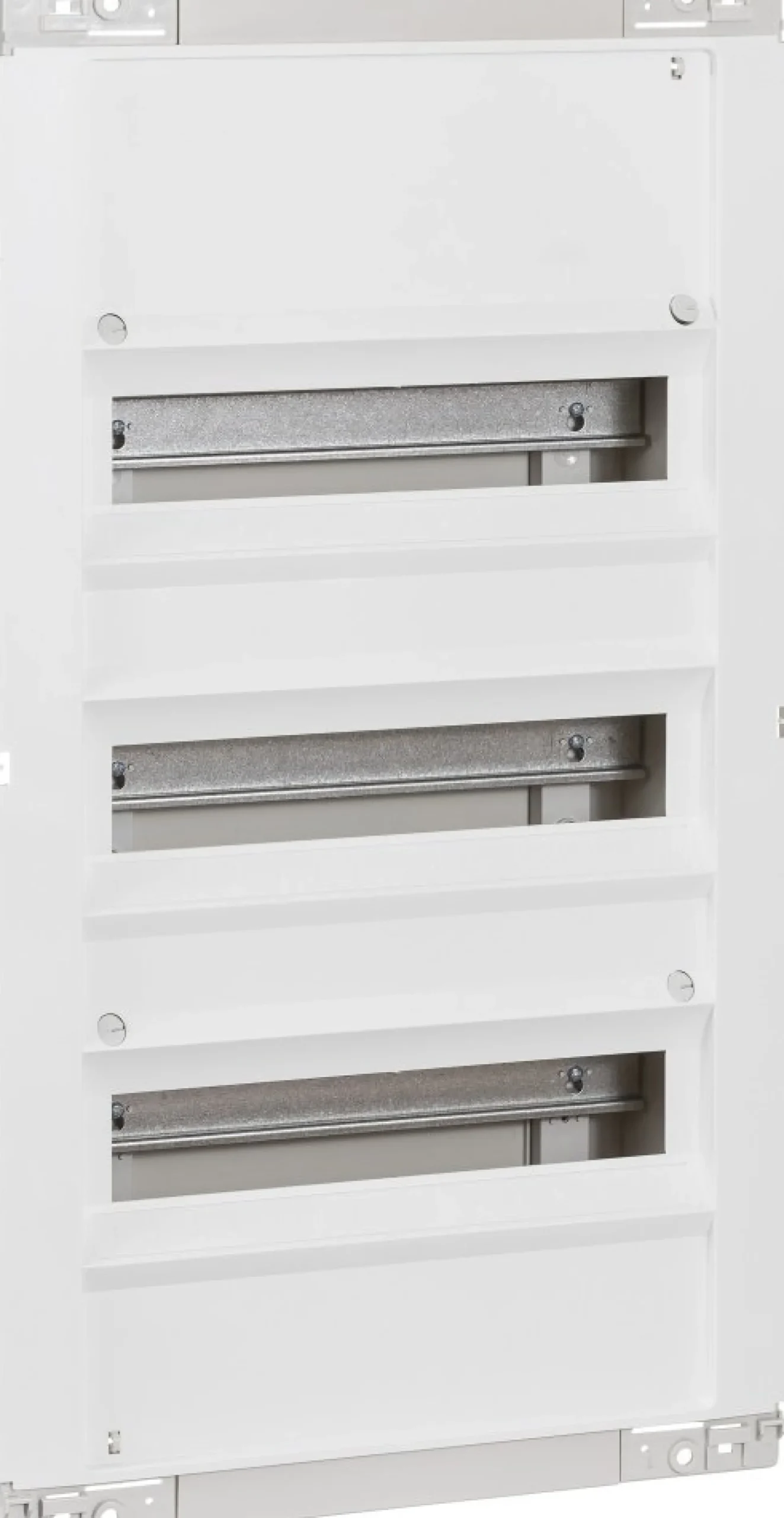

Planforsænket gruppetavle PGE150-21

Anvendelse:
Er beregnet for planforsænket montage i pladevæg eller murniche. Ved montering i murniche fastgøres indbygningskassen med skruer via hullerne placeret i kassens kant. Ved montering i pladevæg anvendes pladevægsbeslag. Ved sammenbygning i flere retninger, se vejledning. Ved sammenbygning i flere retninger, se vejledning.

Konstruktion:
Er opbygget af en indbygningskasse, grundstel og plomberbar komponentafdækning. Kan sammenbygges vandret eller lodret ved hjælp af sammenbygningsbeslag. Komponentåbningerne er 252 mm, svarende til 7 M36 enheder, og kan udvides med 9 mm i hver side. Indbygningskassen er forsynet med udtagelige kabelafdækninger i top og bund samt udslagsblanketter på bagsiden og siderne af indbygningskassen. Leveres med afgreningsklemme for beskyttelssesleder for 4×16 mm² og 16×6 mm². Yderligere afgreningsklemmer kan monteres på grundstellet eller indbygningskassen. Afstanden mellem DIN-skinnerne er 150 mm og afstanden fra indbygningskassens bund til undersiden af DIN-skinnen er 23,5 mm. PGE150-21 lågesæt bestilles særskilt.
