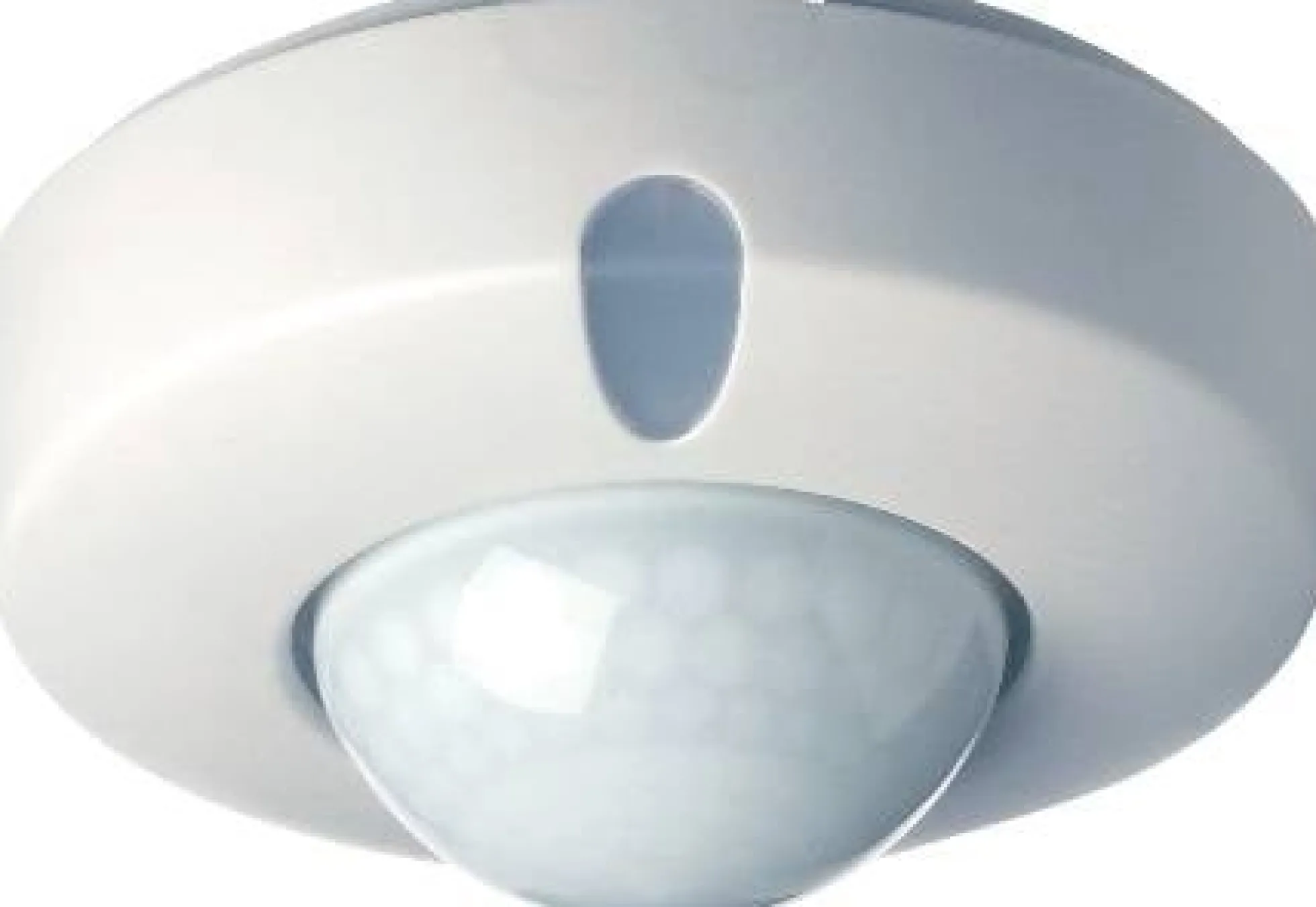

Servodan – Minilux bevægelsessensor PIR (41-300)

Minilux bevægelsessensor PIR 230 V AC, 360°, 140 m² IP 20

Bevægelsessensorer PIR 360° (230 V AC) til indendørs lys- og ventilationsstyring

Sensor PIR 360° fås i 2 varianter:
Type 41-300 – Til bevægelses- og dagslys styring (1 kanal)
Type 41-320 – Som 41-300 men med et ekstra potentialfrit udgangsrelæ til ventilationsstyring (2 kanaler)

Glemmer man at slukke manuelt, når lokalet forlades – slukker lyset automatisk efter den indstillede tid.

Følsomheden kan om nødvendigt ind­stilles efterfølgende.

For at undgå uønsket tænding i bestemte områder, kan sensoren afdækkes med en medfølgende afdækning.

Manuel styring via tryk
Kort tryk (0,5-2 sek) lyset kan slukkes når lokalet forlades.
Konstant tænd ved langt tryk > 2 sek (Returnerer selv til “auto” igen ved kort tryk)
Konstant sluk ved langt tryk > 2 sek (Returnerer selv til “auto” igen ved kort tryk).

Teknisk data

» Indgang

Forsyningsspænding 230 V ±10 % 50 Hz
Effektforbrug . 1,5 W

» Udgang

Relæ kontakt NO, µ10 A, 250 V AC
ndkoblingsstrøm 80 A / 20 ms
Kompensations kapacitet 140 µF

» Belastning

Glødelamper 2.300 W
Lysrør 1.200 VA
Sparelamper 18 W/ 8 stk.
Lavvolt – induktiv (ringkerne) 500 VA
Lavvolt – elektronisk trafo 1.200 VA (11 stk. á 105 W)
Halogenglødelampe 230 V 2.300 W

» Performance

Detekteringsområde 360°
Rækkevidde kropsbevægelser 140 m²
Rækkevidde småbevægelser 9 m²
Tidsforsinkelse 1…30 min.
Luxområde 10…1.000 lux
Hysterese +10 %
Kapslingsklasse IP 20
Farve RAL 9010 (hvid)
Kabeldimension maks. 2 x Ø 12 mm
Monteringshøjde på loft 2,5 – 3 m
Omgivelsestemperatur -5° C…+50° C

» Godkendelse

CE iht.: EN 60669-2-1
