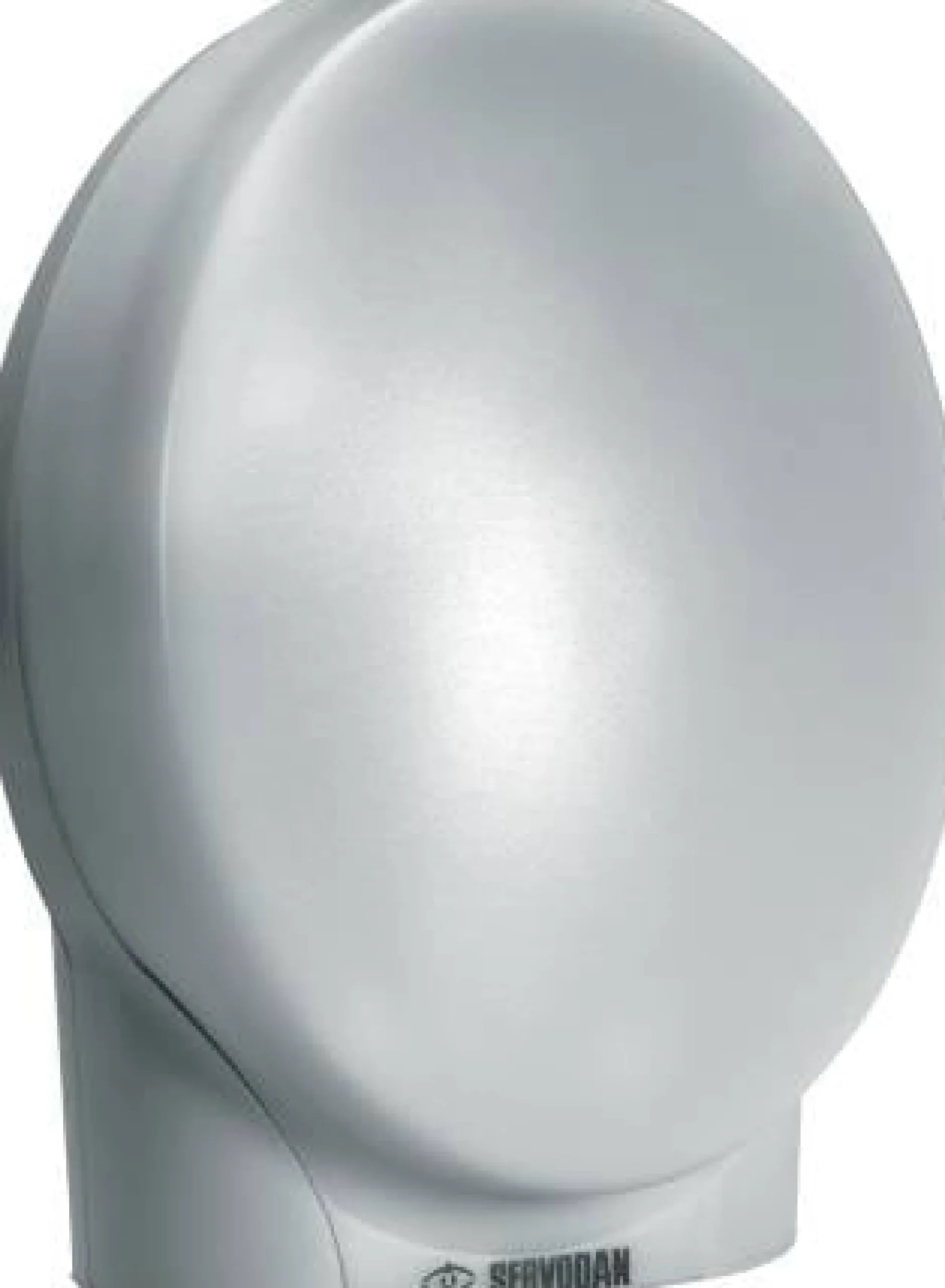

Servodan – Minilux skumringsrelæ (41-047)

Minilux skumringsrelæ 2-200 lux, 230 V AC IP 54

Minilux skumringsrelæ 230 V

Minilux skumringsrelæet er specielt designet til styring af udendørs belysning. Lyset tændes automatisk når dagslyset kommer under det indstillede luxniveau (kan indstilles i området 2…200 lux) og slukker igen når skumringsrelæet regi-strerer dagslys over det indstillede niveau.
I designet er der specielt taget højde for den lysteknisk bedste vinkel af lyssensoren som måler dagslyset. Lyssensoren sidder under det let bagover skrånede frontdæksel, således at den peger op mod himlen.
Nem montering og servicering af skumringsrelæet, idet al elektronik er placeret i frontdækselet. Det betyder at elektronikdelen nemt og enkelt tilsluttes, efter at installationen er foretaget. Hele underlaget bliver brugt som tilslutningsrum.

Teknisk data

» Indgang

Forsyningsspænding 230 V AC ±10 %
Egetforbrug 0,9 W

» Udgang

Relæ kontakt: 16A, 230 V AC
Max indkoblingsstrøm: 165 A/20 mS

» Belastning

Glødelamper 3.000 W
Halogenglødelamper (230 V AC) 3.000 W
Lysrør (ukompenseret) 3.000 VA
Hql (kviksølv) 1.000 W
Hqi (metalhalogen) 1.000 W
HF-forkoblinger (2 µ F) 1 x 34 W = 65 stk.
Konventionelle spole+kond. (4-5 µ F) 1 x 58 W = 25 stk.
Sparelamper 1 x 18 W = 65 stk.

»Performance

Luxområde 2…200 lux
Hysterese Ca. 50 %
Tidsforsinkelse Ca. 1 min.
Kaplingsklasse IP 54
Kabelindgange 2 x M 20
Indikering af aktuelt lysniveau LED-lysdiode
Omgivelsestemperatur -50° C…+ 50° C

» Godkendelse

CE iht.: EN 60669-2-1
