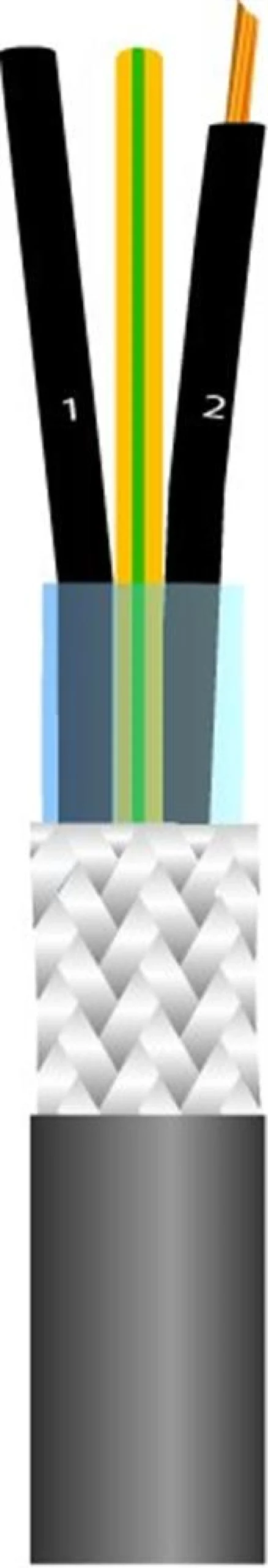

Styrekabel 5G1,5 XCH-JZ - pr. meter

Styrekabel 5G1,5 XCH-JZ – pr. meter

kr.44.58

Categories: , , Tag: Brand:

Anvendelse

Dette er et fleksibelt, halogenfrit og skærmet kabel designet specifikt til maskinindustrien. Kablet er velegnet til applikationer, hvor der kræves fri bevægelse med let til middel mekanisk belastning i både tørre og fugtige miljøer. Det er begrænset UV-bestandigt og kan derfor anvendes udendørs.

Konstruktion og Materialer

  • Leder: Fintrådet kobber iht. VDE 0295 kl. 5 (IEC 60228 klasse 5).
  • Isolation: Special VPE, HF iht. IEC 60092-351.
  • Skærm: Aluminium coated tape med 100% dækning, forstærket med flettet, fortinnet kobbertråd.
  • Yderkappe: Halogenfri HM4 (POE), lysegrå, iht. IEC 60092-353.
  • Mellemlæg: Polyesterfolie.
  • Fyldkappe: Nej.

    • Specifikationer

  • Kabeldimension: 5G1,5 mm².
  • Lederantal: 5.
  • Lederdimension: 1,5 mm².
  • Nominel diameter: 8,1 mm.
  • Vægt pr. km: 125 kg.
  • Mærkespænding: 300/500 V.
  • Prøvespænding: 2000 V.
  • Ledermodstand: 13,3 Ohm/Km.
  • Isolationsmodstand: 20 Mohm/Km.

    • Brandtekniske Egenskaber

  • Halogenfri: Ja.
  • Lav røgudvikling: Ja – iht IEC 61034.
  • Røggas udvikling: Overholder IEC 60754-1/2.
  • Brandklasse: IEC 60332-3-22 (Funktionsdygtighed/brandsikkerhed).

    • Mekaniske og Miljømæssige Egenskaber

  • Fleksibilitet: Fleksibel.
  • Bøjningsradius fast oplagt: 10 x D.
  • Bøjningsradius bevægelig: 20 x D.
  • Temperatur fast oplagt: -35 °C til +85 °C.
  • Temperatur bevægelig: -5 °C til +85 °C.
  • Ledertemperatur max.: 90 °C.
  • Kortslutningstemperatur max.: 250 °C.
  • Mekanisk styrke: Middel.
  • Friktion/slidtage: Middel.
  • Vandpåvirkning: Middel.
  • Kemikaliebestandighed: Middel.
  • Sollys/UV-bestandighed: Begrænset.
  • EMC-egenskaber: Særdeles god.
  • Jordleder: Med.
  • Ledermærkning: XCH-JZ (sorte ledere med hvid talmarkering, grøn/gul beskyttelsesleder i yderste lag).

    • Standarder og Certificeringer

  • Konstruktionsstandard: International IEC 60092-353.
  • CE-mærket: Ja.

  • Datablad (PDF)

  • Varenummer:
    5435533260
  • EAN nummer:
    5705152803268
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    5435533260, SHM150L00516394
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Varens primære kategori:
    Styrekabel
  • Bøjningsradius:
    Fast: 10 x D Bevæg: 20 x D
  • Bøjningsradius bevægelig:
    20
  • Bøjningsradius bevægelig, enhed:
    x Udv. diameter
  • Bøjningsradius fast oplagt, enhed:
    10
  • Brandklasse:
    IEC 60332-3-22
  • Brandsikker:
    Nej
  • CE-mærket:
    Ja
  • Emballagetype:
    Tromle
  • EMC:
    Særdeles god
  • Fleksibilitet:
    Fleksibel
  • Friktion, slidtage:
    Middel
  • Funktionsdygtighed/brandsikkerhed:
    IEC 60332-3-22
  • Fyldkappe:
    Nej
  • Gnaverbeskyttelse:
    Nej
  • Halogenfri:
    ja
  • Isolationsmodstand:
    20
  • Isolationsmodstand, enhed:
    Mohm/Km
  • Jord:
    Med jord
  • Kabeldimension:
    5G1,5mm2
  • Kabeltype:
    Maskinkabel
  • Kappefarve:
    Grå
  • Kemikaliebestandighed:
    Middel
  • Kortslutningstemperatur max.:
    250 °C
  • Lav røgudvikling:
    Ja – iht IEC 61034
  • Leder:
    Blank flertrådet kobber
  • Leder antal:
    5
  • Leder klasse:
    IEC 60228 klasse 5
  • Leder oplægning:
    Bundtsnoet
  • Lederdimension:
    1,5
  • Lederdimension, enhed:
    mm²
  • Lederfarver:
    Nummererede Leder
  • Ledermærkning:
    JZ
  • Ledermodstand:
    13,3 Ohm/Km
  • Lederopbygning:
    Mangetrådet klasse 5
  • Lederopmærkning:
    JZ
  • Ledertemperatur max.:
    90 °C
  • Mærkespænding:
    300/500
  • Mærkespænding, enhed:
    V
  • Mekanisk styrke:
    Middel
  • Mellemlæg:
    Polyesterfolie
  • Nominel diameter:
    8,1 mm
  • Omgivelsestemperatur:
    Fast: -35 til +85°C Bevæg: -5 til +85°C
  • Opspoling:
    1
  • Prøvespænding:
    2000
  • Prøvespænding, enhed:
    V
  • Prøvespænding (kv):
    2
  • Røggas:
    IEC 60754-1/2, IEC 61034
  • Skærm 1:
    Alufolie 100% dækning
  • Skærm 2:
    Fortinnet kobberflet
  • Skærmtråd:
    Ingen
  • Sollys/UV:
    Middel
  • Temperatur bevægelig:
    -5 til +85 °C
  • Temperatur fast oplagt:
    -35 til +85 °C
  • Tollerance:
    0,2 +/- mm
  • Type:
    Skærmet
  • UV bestandig:
    Begrænset
  • Vægt pr. km:
    125 kg
  • Vandpåvirkning:
    Middel
  • Yderkappe:
    POE ( Polyolefin ) ( Halogenfri )
  • Producent/forhandler:
    ARCOCAVI
